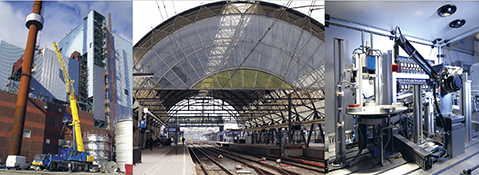

Den elektroniska utrustningens EMC (elektromagnetisk kompatibilitet) bör inte förbises när videoövervakningssystem installeras i miljöer där det finns hög spänning, till exempel kraftverk, transportsystem och fabriker. Elektromagnetiska störningar kan försämra ett kamerasystems prestanda.



När man bygger ett komplett videoövervakningssystem kan det krävas en stor mängd nätverksenheter och komplicerade kabelnät som kopplar ihop all utrustning. De kan orsaka elektromagnetiska störningar som i sin tur kan påverka systemets prestanda, men det finns lösningar på problemet.

Elektromagnetisk kompatibilitet

EMC innebär att nivån på den elektromagnetiska strålning som genereras av en enhet varken stör andra enheter eller att den själv blir störd av elektromagnetisk strålning från andra enheter. Det finns två aspekter av EMC: EMI (Electromagnetic interference) – som refererar till en enhet som arbetar i en miljö där den elektromagnetiska strålningen inte får överstiga en viss gräns – och elektromagnetisk känslighet – som refererar till EMI eller en enhets elektromagnetiska immunitet.

Krävande miljöer

Tåg och tunnelbanor drivs av el och innehåller flera komponenter som kan orsaka elektromagnetiska störningar; elektronisk utrustning i vagnarna, huvudtransformatorer, backup-transformatorer längs rälsen och andra transformatorer är några exempel. Huvud-elsystemet förser järnvägsvagnarna med el och det sekundära systemet distribuerar el till den elektroniska utrustningen som finns i järnvägsvagnarna. Eftersom utrustning i järnvägsvagnar har högre spänningsingång är det dels viktigt att de kan stå emot EMI från annan utrustning och det är avgörande att de klarar av den höga elektromagnetiska strålning som järnvägsvagnarnas utrustning själva alstrar. När kommunikationsutrustning installeras i en sådan krävande miljö är det viktigt att den elektroniska utrustningen testas.

EMC-krav

Ett viktigt tecken på en nätverksprodukts kvalitet och prestanda är att den uppfyller höga EMC-krav. Dessutom måste komponenternas EMC-design och PCBA (Printed Circuit Board Assembly) beaktas. Ett exempel är transformatorstationer – när högspänningsomvandlare, strömbrytare och reläer arbetar kommer spänningen att höjas till flera hundratusen volt, vilket kan generera enorma elektromagnetiska störningar och orsaka skador på produkter i en transformatorstation.

Fem viktiga överväganden vid tillverkning av EMC-produkter

1. Val av komponenter

Värme och EMI är två viktiga faktorer som kan orsaka fel i kommunikationsprodukter i miljöer med hög EMI, som till exempel transformatorstationer och järnvägssystem. Värmen som kommer från de elektroniska komponenterna i en sluten miljö höjer temperaturen i skåpet. Dessutom kan EMI leda till kommunikationsbrus eller signalförluster. Därför bör man välja såväl aktiva som passiva komponenter med hög MTBF (Mean Time Between Failures) och stort temperaturintervall för att säkerställa att produkterna kommer att fungera normalt även vid höga temperaturer.

2. Professionell kretskorttillverkning

Tillverkare som riktar sig till elektromagnetiskt känsliga miljöer som kraftverk och järnvägar bör utforma strömkretsar och kretskort så att de kan klara strömrusning. Därför är det nödvändigt att ha stor erfarenhet av att designa dessa.

3. Testnivåer och strikta tillverkningsstandarder

Oavsett kvalitetsnivå bör alla produkter testas i ett laboratorium för att visa att de klarar temperatur- och EMC-krav. Innan försäljning ska produkterna gå igenom en lång rad “burn-in”-tester för att säkerställa att de kommer att fungera i krävande miljöer.

4. Tredjeparts-testrapporter

Produkter ska gå igenom och klara flera tredjepartscertifieringar som baseras på olika krav för olika marknader. Här är några av dem:

• EN61000-6-2/EN61000-6-4: Immunitetskrav för elektroniska apparater som används i industriella miljöer.
• EN55022/EN55024: Europeiska gränsvärden och metoder för mätning av radiostörnings-egenskaper för IT-utrustning
• IEC61850-3/IEEE1613: För transformatorstationer
• EN50121-4: Järnvägsanläggningar – Elektromagnetisk kompatibilitet – Del 4: emission och immunitet för signal- och telekommunikationsenheter
• EN50155: Järnvägsanläggningar – Elektronisk utrustning för rälsfordon NEMA TS2: Miljökrav för trafikledningsutrustning

5. Garanti och service från din leverantör

Det är också viktigt att se till att leverantören erbjuder långa produktgarantier med fullständig teknisk rådgivning och service.

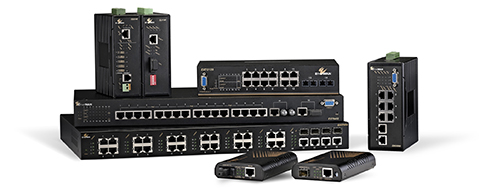

Etherwan är specialiserade på att designa och tillverka Ethernetswitchar, ”media converters”, ”Ethernet extenders” och PoE-produkter för applikationer där anslutning är avgörande.
